等離子表面處理在光模塊行業主要集中在芯片封裝、光學元件、光纖連接、PCB / 結構件四大環節，貫穿 TO/Box/COB/ 硅光等主流封裝，是 800G/1.6T 高速模塊良率與可靠性的關鍵工藝。
一、光芯片與焊盤：固晶 / 鍵合前清洗活化（核心應用）

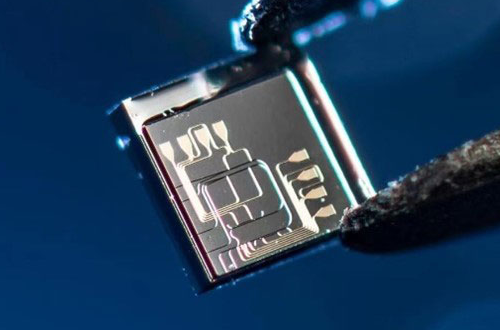

場景：VCSEL/DFB/EML 激光器、PD 探測器、硅光芯片固晶、金線 / 鋁線鍵合前。
污染物：表面氧化層、光刻膠殘留、拋光粉、有機油污、助焊劑殘留。
作用：
真空等離子（Ar/O?/H?）納米級清潔，不損傷光敏面與微結構；
活化表面，提升銀膠 / 絕緣膠浸潤性，芯片粘接強度提升 30%+；
焊盤去氧化，金線鍵合拉力提升 30%+，虛焊 / 脫落失效率降低 50%。
設備：真空等離子清洗機（13.56MHz 射頻 / 微波）。
二、TOSA/ROSA 與光學元件：鍍膜 / 點膠 / 耦合前處理
場景：透鏡、棱鏡、濾光片、玻璃基板、TO 管帽 / 管座、TOSA/ROSA 殼體與支架。
痛點：鍍膜附著力差、膜層脫落 / 針孔；UV 膠粘接不牢，老化后光功率漂移、光路微位移。
作用：
清除光學面亞微米粉塵 / 油污，降低插入損耗、穩定回波損耗；
提升鍍膜 / UV 膠附著力，杜絕高低溫脫膠、開裂、進水起霧；
COB 封裝中 VCSEL - 透鏡耦合、光纖陣列 FA 對準前處理，耦合良率提升、一致性改善。
氣體：O?（清潔活化）、Ar（物理轟擊）。
三、光纖連接器與陶瓷插芯：端面 / 內孔精密清洗

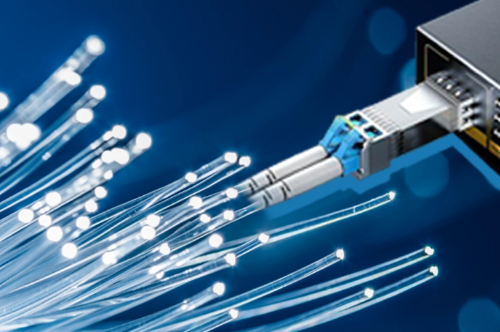

場景：SC/LC/MPO/MTP 陶瓷插芯、光纖端面、光纖陣列 FA、跳線接頭。
污染物：研磨后拋光粉、微粉塵、指紋油污、涂層殘留。
問題：對接后插入損耗大、回波損耗不穩定、端面易二次污染。
作用：
等離子深度清潔內孔與端面，去除亞微米級雜質；
適度活化，減少后續污染附著，提升對接精度與信號穩定性。
設備：真空等離子（批量）/ 常壓等離子（在線）。
四、光模塊 PCB 與結構件：阻焊 / 貼裝 / 密封前處理

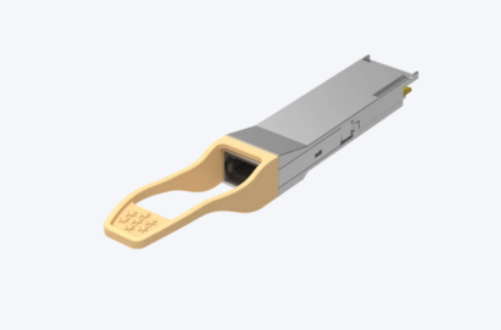

場景：高速光模塊 PCB（金手指、焊盤、阻焊區）、外殼、屏蔽罩、底座、密封膠槽。
作用：
焊盤 / 金手指去氧化、除油污，提升 SMT 貼裝與焊接可靠性；
阻焊前活化，增強綠油附著力、防止起泡；
殼體 / 密封槽清潔活化，提升密封膠粘接強度、杜絕漏氣。
優勢：低溫（＜60℃）干式處理，不損傷高頻板材與超薄線路。
五、硅光 / CPO 與高速封裝：微結構清潔與低溫鍵合
場景：硅光芯片波導、光柵耦合器、高深寬比溝槽；III-V 族激光器與硅光異質集成。
作用：
溫和去除光刻膠 / 聚酰亞胺殘留，降低光損耗、提升耦合效率；
低溫活化（＜100℃），適配 III-V/Si 低溫鍵合，避免熱應力翹曲 / 開裂。
六、傳統工藝對比（光模塊場景）
濕法清洗：易殘留、二次污染，損傷光敏面 / 微結構，廢液處理成本高。
機械擦拭：纖維殘留、易刮傷光學面，一致性差。
等離子處理：干式無殘留、原子級精密清潔、低溫?zé)o損、活化 + 清潔二合一，適配 800G/1.6T 高速模塊量產。
七、典型工藝參數（光模塊常用）
芯片 / 焊盤鍵合前：Ar:H?=8:2，5–10Pa，300–500W，1–2min。
光學元件 / 插芯：O?:Ar=7:3，5–15Pa，400–600W，2–5min。
PCB / 結構件：純 O?，10–20Pa，500–700W，2–4min。
