當下 PCB 產業朝著高密度、高頻化、輕薄化、高可靠性方向快速發展，傳統濕法清洗、化學處理工藝，已難以應對微孔清潔、惰性材料粘接、精密焊盤連接等難題。等離子表面處理憑借干式環保、低溫?zé)o損、作用精準等特性，貫穿電路板全生產流程，成為高端 PCB 量產的核心配套工藝。
等離子依靠物理轟擊 + 化學反應雙重作用，既能納米級剝離膠渣、粉塵、氧化層與有機殘留，又可打斷材料表面惰性分子鍵，引入極性基團提升表面能，強化油墨、膠水、焊料的附著力。全程溫度低于 60℃，不會損傷板材與線路，同時無廢水、危廢產生，契合綠色生產要求。
在 PCB 各核心工序中，等離子工藝落地場景十分廣泛：
針對HDI 板、高層數板，可高效完成激光鉆孔后的微孔除膠渣，深入深孔死角清除碳化殘留，杜絕沉銅空洞、孔銅脫落問題，大幅提升線路導通穩定性。

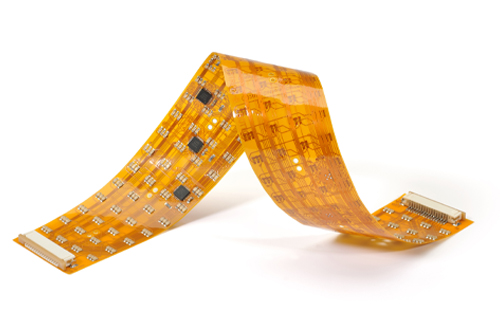

面對FPC 柔性板、剛撓結合板，專門對 PI 等惰性基材做表面活化，有效改善覆蓋膜、印刷油墨的附著效果，板材反復彎折也不易分層、脫漆，適配各類超薄柔性線路板生產。
對于 5G 通信所用PTFE 高頻板，等離子可破除材料表面強惰性，去除氟化物，解決沉銅脫落、阻焊掉油痛點，讓產品順利通過高低溫沖擊測試。
在外層阻焊工序前，等離子能徹底清除銅面油污與氧化層，從源頭減少綠油起泡、脫落等不良；SMT 貼片環節中，可快速清潔 BGA、QFP 等精密焊盤，去除助焊劑殘留與微氧化，顯著降低虛焊概率，提升焊接良率。此外，多層板壓合、IC 載板封裝等工序，也可借助等離子預處理，增強層間結合力與塑封可靠性。

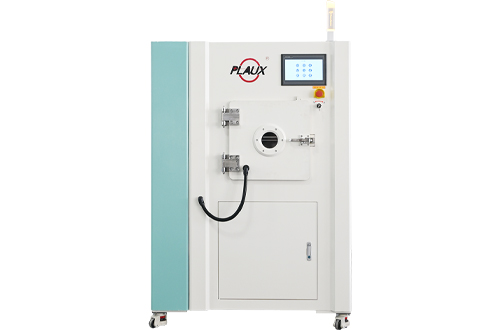

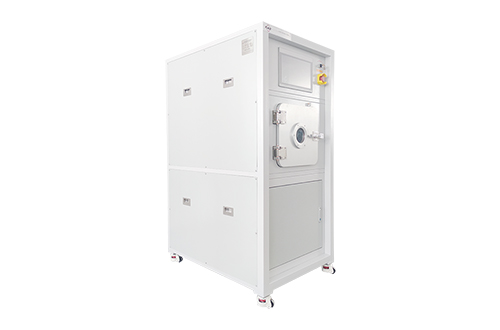

設備方面主要分為兩大類：真空等離子設備處理均勻、滲透力強，主打微孔除膠、深度活化、特種板材改性；常壓在線等離子設備可直接對接自動化產線，效率更高，適合阻焊、SMT 等連續化量產工位。
如今在汽車電子、AI 算力、通信技術的驅動下，高端 PCB 需求持續攀升。等離子表面處理技術不斷發揮工藝優勢，幫助企業提升產品良率、簡化產線、控制綜合成本，也將伴隨行業升級，持續成為 PCB 高品質制造的重要保障。
